【年處置200萬t建筑垃圾資源化生產線設計！附投資布局和工藝設備】據統計，我自1979年以來，建筑垃圾以每年8%-10%的速度遞增，目前，我建筑垃圾年排放數量已經過4億t，其中北京、上海等大城市年排放量均在3000萬t以上，建筑垃圾的數量已占到城市垃圾總量的30%-40%，預計到2020年，建筑垃圾將達到26億噸，2030年更將達到73億噸。

建筑垃圾資源化利用在發達家已發展多年，而我正處于發展時期。隨著近幾年砂石骨料的短缺，建筑垃圾等固廢逐漸受到家和地方的重視，骨料成為新的投資熱點。本文分享一條年處置200萬t建筑垃圾資源化生產線的工藝設計，它能將建筑垃圾中碎木屑、聚苯顆粒、破布和碎紙等雜質達到95%以上，而且骨料形狀良好，接近于砂石，希望對其他企業有借鑒意義。

一、生產線規模與規劃

該生產線年處理建筑垃圾200萬t，年生產道路磚、路沿石和花磚，以及各類砌塊20萬m³，分兩期建設，已部投產。本項目廠區占地約150畝，其中建筑垃圾堆場預留占地約80畝。

總廠區由建筑垃圾堆放場、分揀、骨料生產車間、混凝土制品生產車間，試驗區和辦公生活區等組成。

生產線從原料到成品工序，由北向南布置，且集中放置在廠區的北部，辦公區域位于生產區南部，鄰近大門，方便管理整個廠區的正常運行。

成品堆料場設置在規劃廠區的中部，離出入口較近，方便運輸。

在整個廠區集中的地方是砌塊的生產線、砂漿制造車間和建筑垃圾處置的生產線，在此設置機修車間和變電所，提供主要生產線的供電。

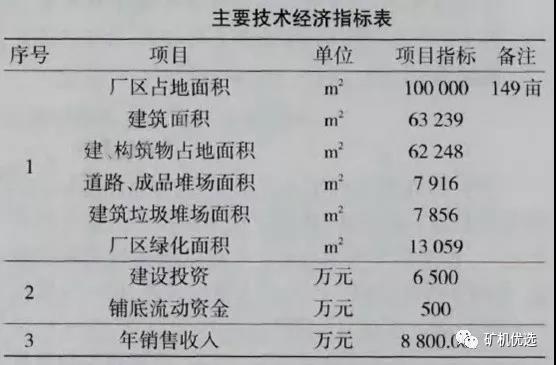

本項目主要技術經濟指標如下表：

二、工藝技術方案

1、建筑垃圾破碎工藝技術方案

工藝流程

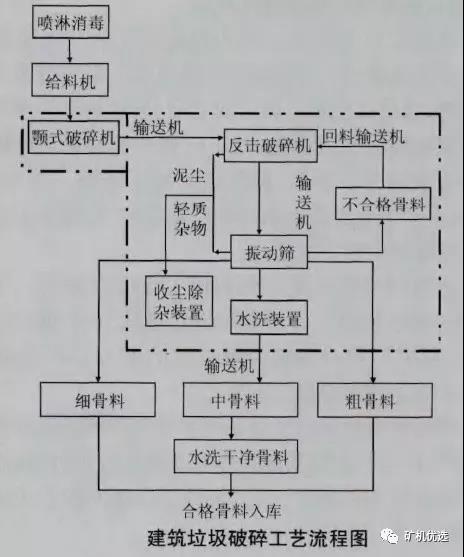

固定式建筑垃圾處理生產線工藝流程圖如下：

骨料規格和產量

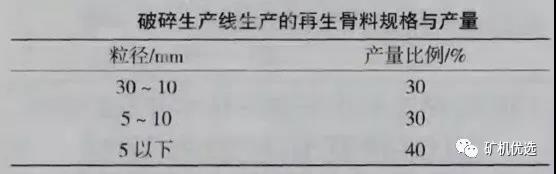

本項目通過處置工藝，可以將建筑垃圾破碎成三類不同規格的骨料：

主要設備方案

建筑垃圾破碎設備有固定式和可移動式兩類，后者可現場進行破碎，較為方便，不過骨料可能會不規則，固定式破碎系統，如果工藝合適，可生產合格的骨料，用于混凝土和混凝土制品使用。

本生產線采用固定式處置設備，通過顎破+反擊破兩道破碎和一道篩分，使骨料分為粗、中、細三級骨料，并通過水洗和輕質物分離設施，提高骨料的品質。

2、混凝土制品工藝技術方案

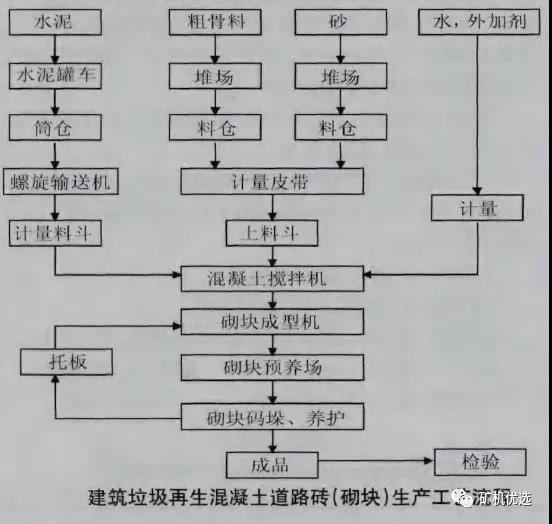

生產工藝流程

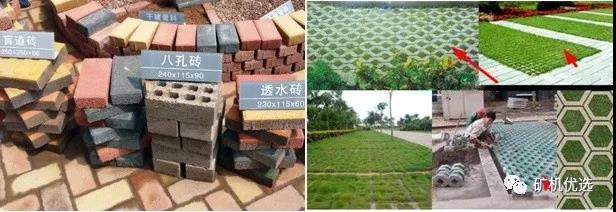

制品種類與性能

建筑垃圾混凝土制品有很多種，包括混凝土砌塊、混凝土墻板、道路磚、墻磚、路沿石和鋪路磚等。砌塊強度平均可達5MPa，道路磚與路面磚強度平均可達30MPa，路沿石強度可達10MPa。

生產線產能

本項目制品生產線是自動砌塊生產線，通過模具更換，可實現建筑垃圾混凝土制品產品種類的多樣性，其單線實際生產能力約為15萬塊（折普通磚）/d（兩班制），兩條線可達30萬塊（折普通磚）/d（兩班制）。

三、主要污染源和治理措施

1、廢氣與粉塵及治理措施

本項目為建筑垃圾處理并生產混凝土制品，屬于非燒結類產品，除了養護鍋爐產生少量煙氣外，在生產過程中不會產生其他煙氣。

在生產過程中的粉塵主要來自車輛進場、原料破碎，輸送等工段。在車輛進場前，在堆場前設置噴淋裝置，噴灑水來粉塵。對于車輛上較大泥土，可采用高壓水槍清洗。在設計中采取為主的原則，選擇揚塵較少的設備，針對揚塵較大的設備增設了收塵系統，并實際應用了兩臺640-7型收塵器，可滿足破碎和篩分設備的收塵需要。物料輸送盡量落差，加強封閉，減少粉塵外溢。

2、噪音及處理措施

噪音主要來自錘式破碎機、反擊式破碎機、振動篩、制磚機等，主要為機械噪聲。

為噪音污染，在設計上采用破碎車間地面下沉到地下-3.6m位置。另一方面，設計上采取建造密封及隔音、吸音性能良好的獨立機房的方法來噪音污染。并在上述工段實行兩班工作制，以夜間噪音擾民。

該項目運行兩年多來，通過不斷的技術革新、改進，已實現處理建筑垃圾的高度清潔化和零排放要求。建筑垃圾資源化利用已成為當前熱門的話題，多地紛紛出臺相關政策和法規，不過，建筑垃圾成分較為復雜，仍需不斷的研究，以便針對不同的建筑垃圾類型提供針對性的處理工藝方案。
