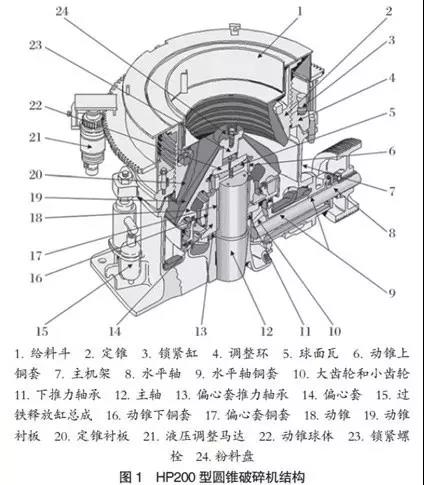

【圓錐破碎機動錐銅套磨損_燒毀，處理措施】近期有用戶向小編反饋說，他在碎礦工段中，先后引進了1臺C80型顎式破碎機和1臺HP200型圓錐破碎機，分別用于一、二段破碎作業，中間加1臺3YAHg2160型三層振動篩，構成兩段一閉路的破碎工藝流程。

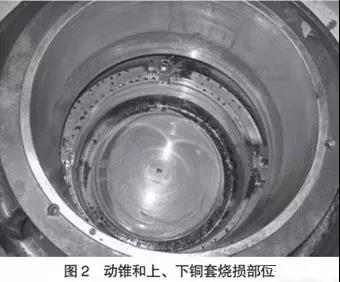

但使用一段時間后發生了HP200型圓錐破碎機動錐總成的上、下銅套燒損事故。通過對拆卸下來的零部件進行檢查，發現動錐和上、下銅套磨損嚴重，局部磨損約5mm，動錐下銅套受損較嚴重，表面局部刮損發黑，內徑已經縮小1.3mm，如圖2所示。

動錐襯板表面有較大面積的嚴重刮痕，刮痕應為金屬硬物、異物或濕料造成的，如圖3所示。

四大原因分析

通過對該廠生產情況的了解，得出動錐銅套磨損、燒損的原因可能有如下幾種：

（1）對6個過鐵釋放鋼總成的蓄能器進行壓力檢測，其中5個蓄能器壓力正常(8～8.5MPa)，只有4號蓄能器壓力接近于零，造成HP200型破碎機在4號過鐵釋放鋼總成的所在方位的破碎腔局部過載能力下降，動錐傾斜。

（2）有金屬物、木塊和橡皮等異物進入破碎腔，導致2號動錐在旋轉時受力不均勻，發生嚴重偏斜，傾斜角度過允許的大值，造成動錐上銅套直接與碗形瓦的鋼支架發生硬性碰撞，使動錐上銅套磨損，進而使動錐下銅套與偏心套的間隙縮小。

（3）由于沖洗礦石和手選脈石的需要，在3YAHg2160型三層振動篩上，補加了流量的工藝沖洗水，導致進入圓錐破碎機的物料水分偏高，流動性，造成排礦困難，使動錐總成頂起、傾斜。

（4）由于該選廠HP200型圓錐破碎機正上方空間較小，緩沖礦倉未能直接安裝在其正上方，而是安裝在距破碎機100多米的地方，起不到調節、緩沖和保護作用，造成給礦時斷時續，時多時少，旋轉力矩忽大忽小、正向反向交替變化，導致動錐有時順時針、有時逆時針、有時加速、有時減速旋轉，對動錐上下銅套的損害很大。

上述4種情況均可造成動錐上、下銅套磨損，嚴重時機體發熱，進而燒毀上、下銅套。

措施

采取以下幾點措施，HP200型圓錐破碎機不再發生動錐總成的上、下銅套燒毀事故：

（1）破碎機給料帶式輸送機上的電磁鐵安裝高度，以便增加除鐵效果；修復C80型顎式破碎機給料帶式輸送機上的金屬探測器，杜金屬等硬物進入破碎腔。

（2）發現破碎機的給料帶式輸送機上有木頭、橡皮等異物時，須立即，杜異物進入破碎腔。

（3）嚴格控制進入圓錐破碎機的物料的含水量。

（4）將4號蓄能器的壓力控制在8.3MPa，經常檢查并及時補充蓄能器的氮氣壓力，并增加1個備用蓄能器。

（5）在HP200型圓錐破碎機的正上方安裝1個10m³的小緩沖礦倉，以給礦的穩定性和連續性。

（6）由于進口設備配件采購周期較長，需提前購置易損件和備件。

（7）操作人員每班執行圓錐破碎機“設備點檢卡”，大大提高對設備的認識程度和愛護程度，提高對設備的保養水平。

上述措施可以解決HP200型圓錐破碎機動錐總成銅套燒毀問題。此外，還需對操作、維修和管理人員定期進行技術培訓，交流操作、維修和保養經驗，以提高操作技能和水平，事故率。
