以來，產重型礦用振動篩普遍存在過早失效，性差的問題，給生產和企業帶來不小的損失。對比進口原裝設備和產設備發現，制造工藝和過程對產品質量具有重要作用，本文就從制造因素出發分析影響其性的4個方面。

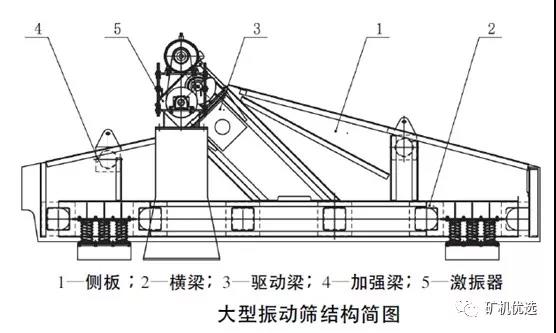

重型礦用振動篩結構

在了解振動篩的制造工藝之前，我們還需對其結構有的認識！

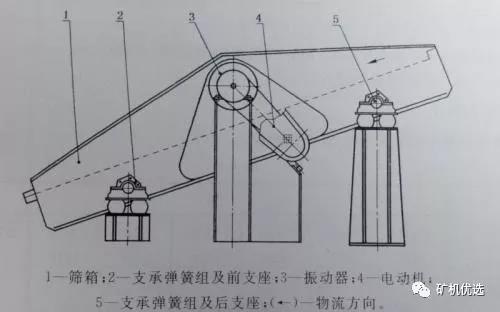

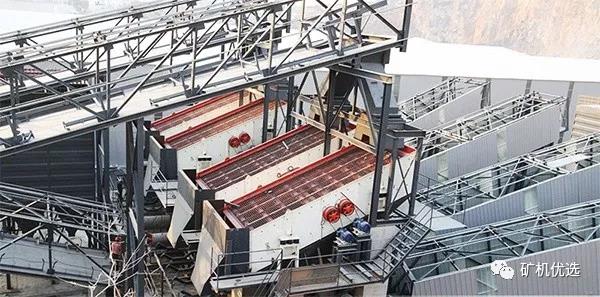

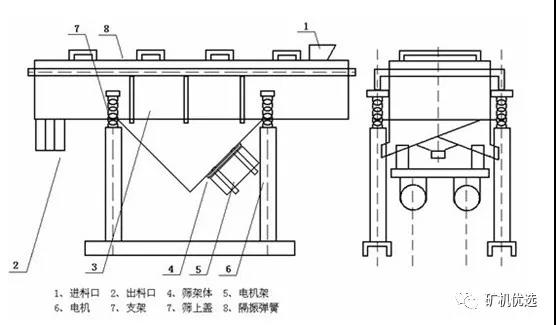

常見的重型礦用振動篩(一般指篩面面積不小于20㎡的振動篩)包括直線篩、香蕉篩、高頻篩、圓振動篩等，這些振動篩一般主要由篩箱、篩面、振動器、傳動裝置、隔振裝置等組成。

在振動器激振作用下，篩箱和篩面產生圓形、橢圓形或直線振動，使物料松散并在篩面作拋起、下落等規律性運動，從而實現物料的分級、脫水、脫介等目的。

下面針對零部件的加工和機器的裝配工藝做簡要介紹！

1、側板的加工

側板面積較大，形狀不規則，根據振動受力要求，主側板不允許拼接，而要采用整張鋼板下料。

采用傳統火焰切割機下料時，鋼板因受熱而變形，進而影響側板的形位公差和尺寸公差，并因切口粗糙度大而影響外觀。

采用數控等離子切割機整板下料就能避免這個問題，且下料前可以通過整形措施調平鋼板，能夠防止鋼板存在較多缺陷，下料效果較好。

為了側板的對稱性，可以將側板、與側板連接的加強板和加強角鋼疊放對后點焊。傳統工藝采用人工劃出所有孔，由于存在人為因素的影響，劃線精度難以。而采用平面數控鉆可以實現一次裝夾，同時鉆出各件的所有孔，工作效率和操作精度大大提高。針對采用夾板式激振器的側板，還需要通過鏜床加工出軸承座的安裝孔，再將側板拆解，打磨焊點。

2、橫梁的加工

篩梁是連接在兩側板之間的部件，數量較多，通常重型礦用振動篩的篩梁長度在3.60m以上。一般重型礦用振動篩的篩梁包括驅動梁、橫梁和加強梁等，其中驅動梁是承載箱式激振器的主體，焊接制作相對復雜；橫梁和加強梁具有連接、承載篩板的作用，是比較容易發生斷裂和損壞等故障的關鍵部件，其制造質量直接影響振動篩的使用壽命。

要提高重型礦用振動篩的性，無論是焊接方面還是機加工方面，都要篩梁質量，包括形位公差和尺寸公差，且焊后要做探傷檢測。

3、激振器的加工

根據激振方式的不同，重型礦用振動篩的激振器分為箱式激振器和夾板式激振器。目前，采用箱式激振器的居多。

（1）箱式激振器

箱式激振器的主要部件為箱體和齒輪，內箱體鑄造水平參差不齊，有些鑄造廠采用樹酯砂鑄造成型工藝，能夠造出符合要求的精鑄箱體，且鑄件加工量減小，外觀質量顯著提高。

箱體采用臥式鏜銑加工進行一體化加工，可以實現一次裝夾部加工成型，且能夠加工精度。如果沒有此類設備，可以采用坐標鏜床輔以劃線方式來加工，這樣基本可以箱體的加工質量。在加工齒輪時要注意齒部的高頻淬火對內孔公差的影響，要時可以采用磨削工藝處理，以加工精度。

（2）夾板式激振器

夾板式激振器的主要部件包括軸承座、軸和偏心塊等，一般根據過渡配合軸承座的內孔公差范圍，差容易引起軸承溫度偏高或軸承“耍圈”等故障，進而影響振動篩的性。

如果出現差問題，可以采用刷鍍和磨削等措施進行補救。通常對偏心塊的外形要求不高，可以采用插床加工；對于其內孔鍵槽，可以通過線切割來提高加工質量；加工順序是先鍵槽后外形，加工外形時以鍵槽作為基準，可以提高偏心塊的終質量。

4、整機裝配

整機裝配就是將加工合格的零部件和采購的合格件組裝起來的過程。研究發現：即使在所有零部件都合格的情況下，裝配過程的差異對整機的性影響也大，如果裝配不當，則易使設備出現擺動、噪聲、溫度異常等現象，甚至出現螺栓被剪切損壞的現象。

常見的裝配方法有傳統整機裝配和工裝裝配，這里我們介紹一下前者。

傳統整機裝配步驟：

采用傳統裝配工藝裝配篩體時，先將側板與內外加強板、加強角鋼裝配在一起，裝配前需要通過打磨毛刺，決不允許各接觸面之間存在雜物。

具體做法是：

先將一側的側板水平放置，垂直組裝橫梁、加強梁和出入料梁，再與另一側的側板、支撐頭等組裝，從而形成篩箱框架。組裝橫梁時要檢測任意兩個橫梁之間的對角線，如果差值過大，則需要及時調整各橫梁順序。另外，螺栓不要緊固，待后期緊固。

將篩箱平放在振動平臺上，采用同等高度的四個支座支撐安裝有支撐頭的橫梁兩端，使兩個側板自然下垂，且下沿在同一水平面上。以側板加工后的螺栓孔為基準，測量篩箱的對角線尺寸，并將誤差控制在2mm以內，調整合格后緊固螺栓。在緊固螺栓的過程中，須從篩箱中間向兩頭操作，在兩側側板中部的螺栓緊固完后再緊固側板兩頭的螺栓，以避免造成累計誤差。

接下來需要鋪裝篩板，并用壓篩木將篩面壓緊。激振器可與篩箱并行裝配，在裝配夾板式激振器時，軸承外圈與內套要按照標記配對使用，同時軸承壓蓋與軸承的軸向間隙要符合要求。安裝偏心塊之前要對其分別稱重，再根據質量情況配對使用，兩側激振力一致。在組裝好激振器后，采用水平儀找平基礎，再將剛度一致的支撐彈簧安裝在對稱位置，以上下支座與彈簧接觸面平行。后，將驅動電機等部件與篩體連接起來，此時就完成了整機裝配。

提高重型礦用振動篩的性要從設計、制造、使用、維護等方面進行系統、深入地研究。的制造工藝是生產產品，提高經濟效益的基礎，只有提高制造工藝水平，才能使產重型礦用振動篩地適應內外的激烈競爭，并擁有良好的市場口碑。
