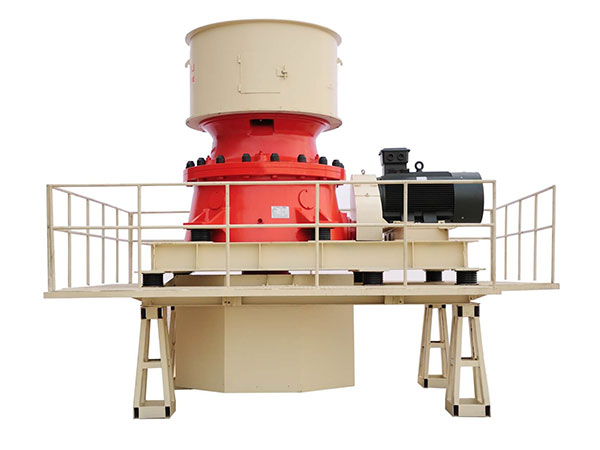

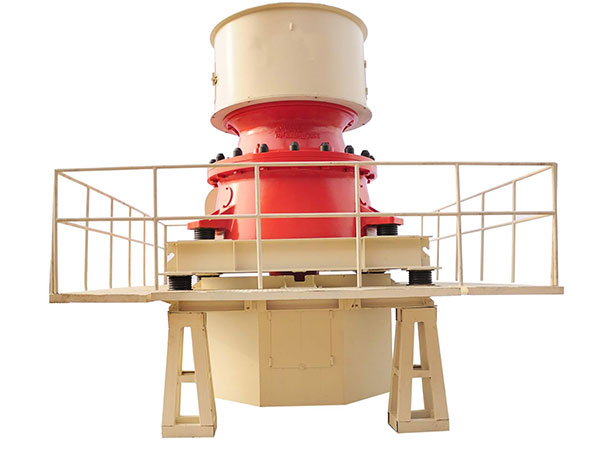

單缸圓錐破碎機簡介：

單缸圓錐破碎機集機械、液壓、電氣、自動化、智能控制等技術于一體， 是上海恒源在總結20多年來從事破碎機研發設計、生產銷售、服務經驗的基礎上，結合現代工業科技的發展，自主研發和設計的破碎機。

單缸圓錐破碎機原理：

單缸圓錐破碎機工作時：電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

單缸圓錐破碎機特點：

1.主軸兩端支撐

主軸浮動且兩端支撐，承載能力大，結構緊湊，運行穩定。

2. 防塵密封系統

正壓防塵裝置，防止?jié)櫥�油污染而破壞軸承，延長潤滑油和設備使用壽命。

3. 傳動系統

傳動系統采用螺旋傘齒輪設計，承載能力高，傳動平穩，噪音低。

4.機體機架優化設計

采用新臂架布置方式，受力更加均勻，避免了物料對上機架的沖擊磨損。采用無損探傷檢測驗收，使機體整體強度更高，提高了設備運轉的性，延長了整機使用壽命。

5.陡錐型動錐

動錐錐度較陡，物料通過能力更高。

6.液壓系統調整排料口和過鐵保護裝置

HD系列單缸圓錐式破碎機采用主軸浮動和液壓升降控制相結合的結構，集排料口的調整和過載保護功能于一體，在性能的同時，簡化了破碎機的結構，相比其他類型的圓錐破碎機，不再額外增加排料口調整裝置和過鐵保護裝置，使設備結構更加簡單，增加了設備運轉的性。

7. 的滑動軸承設計

滑動軸承采用了的油楔設計，在主軸與軸承之間的接觸面形成了穩定的潤滑油膜，避免了直接摩擦， 了發熱量，延長了軸承的使用壽命。

8. 安的保險系統。

采用高壓力設計來滿足低壓力需求，設備正常運轉時有較高的壓力裕量，提高了液壓系統的性，可機器過載時及時報警。
